Rashladna tehnika

Tražite pouzdano, tiho i energetski učinkovito rješenje za kontrolu temperature u rashladnim komorama? Naši rashladni sustavi projektirani su da zadovolje najviše standarde moderne industrije hlađenja, pružajući optimalne uvjete skladištenja robe uz minimalne pogonske troškove.

RefVent SOLUTIONS je pecijaliziran za rashladnu tehniku u području prerade, skladištenja i distribucije prehrambenih proizvoda i lijekova, HoReCa sektoru, Food Retail-u i industriji generalno.

Zakonske regulative (F-Gas regulativa) su sve strože i zbog toga pratimo sve promjene u regulativama, kao i događanja na tržištu, kako bi ponuđeno rješenje ispunilo sve trenutne i buduće zahtjeve koje zakoni i regulative propisuju.

Pošaljite upit &

Nazovite nas

Nudimo širok asortiman rashladnih sustava

KONDENZACIJSKE JEDINICE (Single & Twin opcije)

Idealno rješenje za manje objekte, te pojedinačne rashladne komore.

Kondenzacijske jedinice s jednim ili dva kompresora spajaju visoku tehnologiju hlađenja i kompaktan dizajn prilagođen svakom prostoru.

VRHUNSKA UČINKOVITOST I POUZDANOST

Prilagodite snagu hlađenja vašim stvarnim potrebama. Ovisno o veličini i namjeni vašeg objekta, nudimo dvije konfiguracije:

Jedinice s jednim kompresorom: Idealne za manje sustave. Raspoložive su u sljedećim izvedbama:
- fiksni (on/off) kompresor
- digitalni scroll kompresor koji precizno modulira snagu od 10% do 100%.
- Poluhermetički klipni kompresor Bitzer s frekventnim pretvaračem (30-70Hz)
Jedinice s dva kompresora (Twin sustav): Savršen spoj fleksibilnosti i uštede. Sustav kombinira jedan fiksni (on/off) kompresor i jedan digitalni scroll kompresor. Rezultat je savršeno stabilna temperatura, rjeđe pokretanje kompresora i drastično manja potrošnja električne energije.

TIHI RAD I KOMPAKTAN DIZAJN

Zaboravite na buku. Sve kondenzacijske jedinice standardno dolaze sa zvučno izoliranim kućištem. Zbog iznimno tihog ventilatora i pojačane zvučne izolacije, ovi su uređaji savršeni za ugradnju u stambenim zonama ili urbanim sredinama.

PLUG & PLAY: INTEGRIRANI ELEKTRO ORMAR

Sve komponente dolaze tvornički ožičene unutar integriranog elektro ormara na samom uređaju. To drastično skraćuje vrijeme montaže, smanjuje mogućnost pogreške pri spajanju i osigurava maksimalnu sigurnost sustava.

VRHUNSKA TEHNOLOGIJA

Naši sustavi sastavljeni su isključivo od komponenti renomiranih svjetskih proizvođača, što jamči dugovječnost opreme:

Visokoučinkoviti Isparivači: Osiguravaju optimalnu izmjenu topline, ravnomjerno strujanje zraka i minimalno isušivanje robe unutar rashladne komore.
Precizna regulacija: Korištenjem naprednih sustava regulacije, sustav trenutno reagira na promjene opterećenja, čime se postiže maksimalna iskoristivost isparivača.
Napredna Digitalna Kontrola: Radom cijele komore upravlja inteligentni digitalni kontroler. On omogućuje precizno upravljanje temperaturama, upravljanje otapanjem (odmrzavanjem) isparivača, te nudi mogućnost daljinskog nadzora i alarmiranja u slučaju odstupanja od zadanih parametara.

ZAŠTO ODABRATI NAŠE RASHLADNE SUSTAVE?

Ušteda Energije: Digitalna scroll ili FI tehnologija prilagođava se vašim potrebama u realnom vremenu, smanjujući račune za struju.
Maksimalna Sigurnost: Sustavi s dva kompresora (twin) nude dodatnu sigurnost – u slučaju servisa jednog kompresora, drugi može održavati rad sustava.
Tihi Rad: Idealno za hotele, restorane, trgovačke centre i urbane četvrti.
Dugotrajnost: Korištenje provjerenih i robusnih komponenti jamči dugi vijek trajanja i minimalne troškove održavanja.

KOLOŠKI RASHLADNI SUSTAVI S PRIRODNOM RADNOM TVARI (CO2 / R744)

Naša ponuda obuhvaća vrhunska rješenja bazirana na ugljičnom dioksidu (CO2), prirodnoj radnoj tvari koja ne šteti okolišu (GWP = 1), a pruža maksimalnu energetsku učinkovitost. Bilo da trebate rješenje za manje komore ili kompleksne industrijske i komercijalne objekte, naši sustavi jamče pouzdanost, usklađenost s najstrožim ekološkim regulativama i dugoročne uštede.

KOMPAKTNA CO2 KONDENZACIJSKA JEDINICA

Idealno rješenje za manje objekte, te pojedinačne rashladne komore.

Kondenzacijske jedinice s jednim ili dva kompresora spajaju visoku tehnologiju hlađenja i kompaktan dizajn prilagođen svakom prostoru.

Zvučno izolirano kućište: Uređaji su smješteni u zvučno izolirana kućišta koja buku svode na minimum, što ih čini savršenim za ugradnju u urbanim sredinama ili blizu prodajnih prostora.
Integrirani elektro ormar: Sve komponente automatike i napajanja nalaze se unutar same jedinice, čime se drastično smanjuje vrijeme i trošak montaže na terenu.
Napredno upravljanje: Visokokvalitetni isparivači upareni su s preciznim elektroničkim ekspanzijskim ventilima. Radom komore upravlja napredni digitalni kontroler koji osigurava stabilan režim i optimalno otapanje.

TRANSKRITIČNI CO2 RASHLADNI SUSTAV

Napredna tehnologija za komercijalno i industrijsko hlađenje.

Za objekte s mješovitim režimom hlađenja (poput supermarketa, logističkih centara, proizvodnih pogona, …), CO2 transkritični booster sustavi predstavljaju sam vrh tehnologije. Kako bismo maksimalno optimizirali potrošnju električne energije ovisno o klimatskim uvjetima i kapacitetu, nudimo booster tehnologiju u tri izvedbe:

STANDARDNI TRANSKRITIČNI BOOSTER SUSTAV
Klasično i dokazano rješenje za stabilan rad u svim režimima. Idealno za umjerene klimatske zone, pruža izvrstan omjer investicije i energetske učinkovitosti.
TRANSKRITIČNI BOOSTER SUSTAV S PARALELNOM KOMPRESIJOM
Sustav je nadograđen dodatnim kompresorom koji usisava plinsku fazu izravno iz spremnika (srednjeg tlaka). Ova tehnologija drastično smanjuje rad glavnih kompresora tijekom ljetnih mjeseci i podiže učinkovitost sustava u toplijim klimama.
TRANSKRITIČNI BOOSTER SUSTAV S EJEKTORIMA
Vrhunac moderne rashladne tehnike. Korištenjem ejektora umjesto klasičnih prigušnih ventila, kinetička energija fluida koristi se za podizanje tlaka usisavanja. Ovaj sustav ostvaruje maksimalne uštede energije u ekstremno toplim klimama i predstavlja energetski najefikasnije rješenje na tržištu.

SIGURNOST I PAMETNO UPRAVLJANJE (CENTRALNI NADZOR)

Rad s CO2 zahtijeva najvišu razinu preciznosti i sigurnosti, zbog čega su naši sustavi opremljeni tehnologijom zadnje generacije:

Detekcija razine CO2: Sve rashladne komore opremljene su detektorima plina. U slučaju bilo kakvog odstupanja ili propuštanja, sustav automatski alarmira osoblje i poduzima sigurnosne mjere.
Centralni nadzornu sistem (CNS): Sva oprema, od rashladne centrale do rashladnih komora ili vitrina, umrežena je u centralni sustav za nadzor koji omogućuje:
Udaljeno praćenje i upravljanje temperaturama u realnom vremenu (24/7).
Rano otkrivanje kvarova i preventivno djelovanje.
Optimizaciju potrošnje električne energije i arhiviranje podataka o radu sustava (HACCP).

FLEKSIBILNOST UGRADNJE

Integrirani sustavi za vanjsku ugradnju: Kompresori i hladnjak plina (gas cooler) smješteni su unutar istog kućišta za montažu na otvorenom (krov ili dvorište).
Split izvedba za strojarnicu: Kompresorska stanica se montira u zasebnu strojarnicu, dok se hladnjak plina (gas cooler) pozicionira izdvojeno na vanjskom prostoru.
Mogućnost rekuperacije topline: Svi naši transkritični booster sustavi imaju integriranu opciju iskorištenja otpadne topline. Otpadnu toplinu koristimo za grijanje prostora ili pripremu tople sanitarne vode, čime vaš objekt drastično smanjuje troškove električne energije.

Zainteresirani ste za prijelaz na zelena i energetski učinkovita rashladna rješenja? Kontaktirajte naš tim stručnjaka za izradu tehničkog rješenja i ponude prilagođene Vašim potrebama.

MONOBLOK RASHLADNI UREĐAJI ZA RASHLADNE KOMORE

Vrhunska učinkovitost i ekološka održivost uz R290 (Stropna / Zidna izvedba)

Kada su u pitanju pouzdanost i optimizacija prostora, monoblok (plug-in) rashladni uređaji predstavljaju tehnološki vrhunac za komercijalne rashladne komore. Dizajnirani po najvišim standardima, ovi uređaji u jednom kućištu objedinjuju kondenzacijsku i isparivačku jedinicu.

Glavna prednost monoblok sustava je primjena prirodne radne tvari R290 (propan), kombinirana s Plug & Play konceptom – uređaji dolaze tvornički testirani, hermetički zatvoreni i napunjeni optimalnom količinom plina, što rizik od curenja svodi na minimum, a montažu čini maksimalno brzom.

KLJUČNE PREDNOSTI

Budućnost usklađena s F-Gas regulativom (R290): Korištenjem prirodnog rashladnog medija R290 s iznimno niskim potencijalom globalnog zatopljenja (GWP = 3), vaša je investicija potpuno sigurna i usklađena s najstrožim ekološkim regulativama Europske unije. Propan pruža izvrsna termodinamička svojstva i omogućuje značajne uštede u potrošnji energije.

Ušteda prostora i fleksibilnost ugradnje: Ovisno o arhitekturi vašeg objekta i raspoloživom prostoru, možete birati između dvije izvedbe:
Zidna ugradnja: Idealna za komore standardnih visina; postavlja se direktno na zidni panel rashladne komore
Stropna ugradnja: Maksimalno iskorištava volumen komore, ostavljajući zidove potpuno slobodnima za skladištenje robe.
Jednostavna instalacija: Zaboravite na dugotrajnu montažu. Uređaj je potrebno samo pozicionirati i spojiti na električnu mrežu.
Robusna elektronika i pametno upravljanje: Napredne kontrolne jedinice omogućuju precizno održavanje temperature, automatsko otapanje (vrućim plinom ili električnim grijačima) te mogućnost integracije u sustave daljinskog nadzora.

TEHNIČKE KARAKTERISTIKE U FOKUSU

Zbog izvrsnih performansi propana (R290) u širokom rasponu radnih uvjeta, ovi uređaji postižu viši koeficijent energetske učinkovitosti (COP) u usporedbi sa starijim HFC sustavima.

Karakteristika	Opis / Specifikacija
Rashladni medij	R290 (Prirodni plin – Propan)
Temperaturni režimi	Plus (0°C do +10°C) i Minus(-15°C do -25°C)
Tip ugradnje	Zidni ili krovni (stropni)
Otapanje	Automatsko (električno ili energetski učinkovito vrućim plinom)
Kućište	Pocinčani čelični lim
Upravljanje	Digitalni kontroler s prikazom temperature u stvarnom vremenu

PODRUČJA PRIMJENE

Monoblok uređaji s R290 radnom tvari idealan su izbor za sve koji traže ekološki održivo i energetski učinkovito rješenje:

HORECA sektor: Restorani, hoteli i catering kuhinje.
Maloprodaja: Mesnice, ribarnice, mini-marketi i cvjećarnice.
Prehrambena industrija: Skladišta mliječnih i suhomesnatih proizvoda, pekarnice.
Farmacija: Komore za skladištenje lijekova i medicinskih pripravaka pod strogim temperaturnim uvjetima.

Trebate tehničku podršku ili izračun rashladnog kapaciteta?

Naš inženjerski tim pomoći će vam odabrati optimalan model monobloka prema dimenzijama Vaše komore, izolaciji i vrsti robe koju skladištite.

TEHNOLOGIJA KOJA ČUVA OKUS I KVALITETU

Naša napredna rješenja brzog smrzavanja omogućuje da prehrambeni proizvodi zadrže svoju izvornu strukturu, nutritivnu vrijednost i svježinu – od trenutka proizvodnje pa sve do stola.

Zašto brzo smrzavanje čini razliku?

Za razliku od klasičnog zamrzavanja, proces brzog smrzavanja sprječava stvaranje makro kristala leda koji uništavaju stanice hrane. Rezultat? Nakon odmrzavanja, hrana je točno onakva kakva je bila prije zamrzavanja.

ŠARŽNI ŠOKER (BATCH BLAST FREEZERS / CHILLERS)

Naši šaržni šokeri projektirani su za zahtjevna industrijska i komercijalna okruženja gdje su brzina, higijena i energetska učinkovitost od izrazite važnosti. Zahvaljujući naprednoj kontroli strujanja zraka i preciznom upravljanju temperaturama, ovi uređaji omogućuju prolazak kroz kritičnu zonu kristalizacije u najkraćem mogućem roku. Time se sprječava stvaranje makro kristala leda, čime vaši proizvodi zadržavaju izvornu teksturu, okus, nutritivne vrijednosti i težinu nakon odmrzavanja.

Primjena i prednosti:

Pekarski proizvodi: Trenutačno zaustavljanje procesa fermentacije, očuvanje oblika i idealna struktura tijesta spremna za pečenje ili skladištenje.
Meso i riba: Brzo spuštanje temperature u jezgri sprječava razvoj mikroorganizama, minimizira gubitak vlage (kaliranje) i zadržava prirodnu boju i svježinu.
Voće i povrće: Trenutačno fiksiranje vitamina, minerala i organoleptičkih svojstava bez narušavanja stanične strukture plodova.
Robustan i higijenski dizajn: Izvedba od nehrđajućeg čelika (AISI 304/316) s glatkim površinama za lako čišćenje i održavanje, sukladno najvišim HACCP standardima

ŠARŽNI ŠOKER (BATCH BLAST FREEZERS / CHILLERS)

Spiralni šokeri namijenjeni su za proizvodne pogone koji imaju neprekidan tehnološki proces i zahtijevaju kontinuirano i ujednačeno zamrzavanje velike količine proizvoda, a predstavljaju vrhunac automatizacije i efikasnosti.

Kompaktan vertikalni dizajn maksimalno iskorištava dostupan prostor u proizvodnom pogonu, dok inteligentni sustav distribucije hladnog zraka osigurava potpuno ujednačeno zamrzavanje proizvoda na traci.

Spiralni šokeri su idealni jza integraciju u postojeće automatizirane linije od pripreme do pakiranja.

Primjena i prednosti:

Kruh i pekarska industrija: Kontinuirano smrzavanje pečenog, polupečenog ili sirovog proizvoda izravno s proizvodne linije. Osigurava dugotrajan rok trajanja bez gubitka prhkosti i volumena.
Prerada ribe: Brzo i nježno zamrzavanje cijele ribe, fileta ili paniranih proizvoda na traci. Zbog minimalnog vremena izloženosti zraku, proizvod zadržava prirodni sjaj, čvrstoću tkiva i maksimalnu težinu.
Maksimalna energetska učinkovitost: Optimizirani isparivači i napredni aerodinamički dizajn smanjuju potrošnju energije po kilogramu zamrznutog proizvoda.
Pouzdana automatizacija: Fleksibilno podešavanje brzine trake i parametara hlađenja za potpunu kontrolu nad procesom i sinkronizaciju s ostatkom proizvodnje.

ZAŠTO ODABRATI NAŠE RJEŠENJE?

Prilagođena inženjerska rješenja: Svaki sustav dimenzioniramo prema specifičnim zahtjevima vašeg tehnološkog procesa i prostornim mogućnostima.

Ekološka prihvatljivost: Mogućnost izvedbe sustava s prirodnim rashladnim medijima niske stope utjecaja na okoliš (CO2 – R744), u potpunom skladu s najnovijim F-Gas regulativama.

Sigurnost i podrška: Osigurana cjelovita tehnička dokumentacija, precizno puštanje u rad, te stručan servis i održavanje.

Nova F-Gas Regulativa: Što donose stroža EU pravila?

Europska unija je usvojila novu, značajno strožu Uredbu o fluoriranim stakleničkim plinovima (EU 2024/573) s ključnim ciljem: potpuno ukidanje hidrofluorougljika (HFC) do 2050. godine. Ova regulativa donosi velike promjene za industriju hlađenja, klimatizacije i dizalica topline, radikalno smanjujući kvote za uvoz stakleničkih plinova te namećući strože kontrole i zabrane.

Bez obzira jeste li vlasnik kućnog klima-uređaja, upravitelj komercijalnih rashladnih sustava ili projektant, nova pravila izravno utječu na vaš rad i opremu.

Kako regulativa utječe na sustave?

Utjecaj uredbe ovisi o tome posjedujete li već funkcionalan sustav ili planirate investiciju u novi.

Postojeći sustavi (Servisiranje i održavanje)

- Nema prisilnog izbacivanja iz upotrebe: Ako vaš postojeći sustav (klima, dizalica topline, hladnjak) radi ispravno, nemate obvezu mijenjati ga.
- Problem s punjenjem : Glavni izazov za postojeće sustave postaje dostupnost i cijena radnih tvari (plina). Kako se kvote HFC plinova drastično smanjuju, cijene tradicionalnih rashladnih sredstava s visokim GWP-om (poput R410A ili R449A) nastavljaju rasti, a njihova dostupnost na tržištu bit će sve manja.
- Problem s popravcima i održavanjem: Postoji zabrana servisiranja i održavanja opreme s visokim GWP-om. Ako vaša oprema spada pod zabranu onda je vrijeme da ju zamijenite.
- Upotreba recikliranih plinova: Za servisiranje postojećih sustava s visokim GWP-om sve će se više morati oslanjati na regenerirane i reciklirane plinove.

Novi sustavi (Nabava i ugradnja)

- Okretanje zelenim alternativama: Prilikom kupnje novih uređaja, fokus je na prirodnim rashladnim tvarima (poput propana R290, CO2 ili amonijaka), te HFO plinovima s iznimno niskim potencijalom globalnog zagrijavanja (GWP manji od 150).
- Dugoročna isplativost: Ugradnja sustava koji koriste plinove s visokim GWP-om danas predstavlja financijski rizik zbog budućih zabrana i otežanog servisiranja, a sva nova oprema mora biti usklađena sa strogim ekološkim standardima.

Održavanje sustava i zakonske obveze

Nova regulativa dodatno pooštrava pravila o kontroli i sprječavanju curenja plinova. Vlasnici i operateri opreme dužni su provoditi redovite aktivnosti:

Obvezna kontrola curenja: Učestalost pregleda i dalje ovisi o količini plina izraženoj u ekvivalentu CO2. Sustavi s većim količinama plina zahtijevaju preglede svakih 3, 6 ili 12 mjeseci, kao i ugradnju sustava za automatsko otkrivanje propuštanja.
Certificirani stručnjaci: Sve radove ugradnje, servisiranja, prikupljanja plina i provjere nepropusnosti smiju obavljati isključivo fizičke i pravne osobe koje posjeduju važeći certifikat (licencu) i koje su registrirane pri nadležnom Ministarstvu.
Vođenje evidencije (Zapisnici): Operateri opreme moraju voditi precizne dnevnike o količinama i vrstama ugrađenog, dodanog ili prikupljenog plina tijekom servisa, te podatke čuvati za potrebe inspekcijskog

OBRAZAC PNOS

Sukladno Zakonu o klimatskim promjenama i zaštiti ozonskog sloja (NN 127/19), članku 7. Uredbe o tvarima koje oštećuju ozonski sloj i fluoriranim stakleničkim plinovima (NN 83/21) te članku 6. Uredbe (EU) br. 517/2014 o fluoriranim stakleničkim plinovima, Operater nepokretnih uređaja ili opreme koja sadrži kontrolirane tvari ili fluorirane stakleničke plinove u količini 3 kg ili više dužan je u roku 15 dana od uključivanja uređaja ili opreme u uporabu prijaviti uključivanje Ministarstvu gospodarstva i održivog razvoja.

Prijava nepokretnih uređaja i opreme podnosi se na obrascu PNOS putem web aplikacije na adresi: http://pnos.haop.hr/

Industrijski hladionički paneli posebno su dizajnirani za izradu rashladnih komora

Vanjska i unutarnja strana panela izrađena je od bojanog pocinčanog profiliranog lima debljine od 0.4 do 0,9 mm, što ovisi o namjeni i potrebnoj nosivosti panela.
Između limova se nalazi PUR pjena približne gustoće 40 kg/m³ (± 2 kg/m³).
Standardna debljina lima je 0.5./0.6 mm.
Standardna debljina panela je 60 mm, 80 mm, 100 mm, 120 mm, 140 mm, 160 mm, 200 mm…
Standardna širina panela: 1100 mm. Dužina panela: do 13,5 m.
Ovisno o kriteriju negorivosti koji je potrebno zadovoljiti, koriste se paneli s ispunom od PIR pjene ili mineralne vune.
Standardna ispuna panela je od tvrde pjene PIR+/PUR približne gustoće 40 kg/m³ (± 2 kg/m³), apsolutno bez CFC-a, HCFC-a, FKW-a i bez halogena.
Paneli se međusobno spajaju sustavom UTOR-PERO.
Rashladna komora izrađena od industrijskih hladioničkih panela izrađuje se na objektu i prilagođava se prostoru i zadanim dimenzijama.
Rashladna komora se izrađuje sa ili bez hladioničkog podnog panela, a kod većih rashladnih komora pod se izvodi građevinski.

Koji hladionički panel odabrati?

Uvijek odaberite onaj panel koji ima sve potrebne ateste o gorivosti i sigurnosti u doticaju s hranom.

Zbog bolje otpornosti na oštećenja lim neka bude barem debljine 0.5/0.6 mm

Prilikom izrade rashladnih komora isključivo koristiti industrijske hladioničke panele renomiranih proizvođača koji posjeduju sve potrebne ateste, te čije tvorničke tolerancije i kvaliteta proizvoda jamči dugovječnost rashladne komore i zadovoljstvo krajnjeg korisnika.

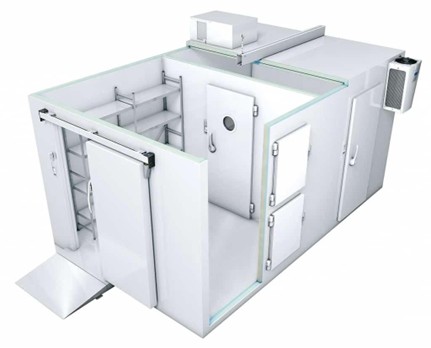

Modularna rashladna komora je proizvod tvornički izrađen na potrebnu dimenziju.

Paneli se međusobno spajaju sustavom bravica što jamči kvalitetan spoj između hladioničkih panela, kao i kasniju rastavljivost spoja (u slučaju potrebe, rashladna komora se može jednostavno demontirati i premjestiti na novu lokaciju).

Vanjska i unutarnja strana panela izrađena je od pocinčanog lima debljine 0.5./0.6 mm između kojih se nalazi PUR pjena apsolutno bez CFC-a, HCFC-a, FKW-a i bez halogena.

Standardna debljina panela je 80 mm, 100 mm, 120 mm, 150 mm.

Rashladna komora može biti podijeljena pregradama na više rashladnih komora ili temperaturnih zona.

Rashladna komora se izrađuje se sa ili bez hladioničkog podnog panela.

Završna obrada

S obzirom da je rashladna komora tvornički izrađena na mjeru, nema potreba za ugradnjom limenih L profila po rubovima komore.

Vanjska i unutarnja strana panela izrađena je od glatkog lima (RAL 9010) što olakšava održavanje rashladne komore.

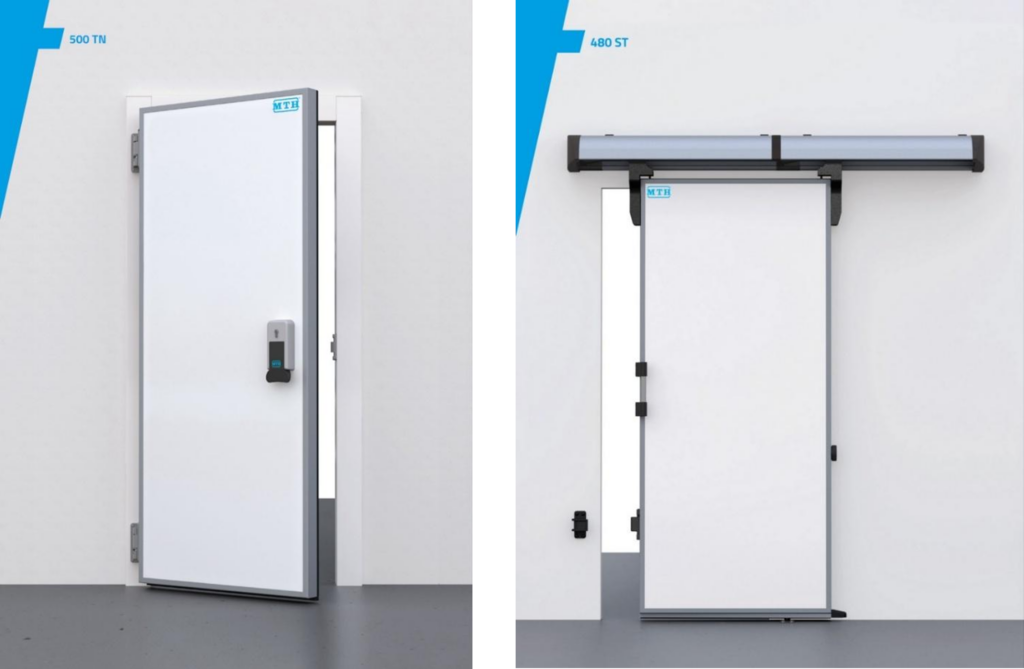

Hladionička vrata su posebno dizajnirana za upotrebu u rashladnim prostorijama, skladištima i distribuciji proizvoda.

Svrha hladioničkih vrata je da odvajaju prostorije različitih temperaturnih režima, što omogućuje da ti prostori održavaju stalnu temperaturu, istodobno smanjujući potrošnju električne energije.

Hladionička vrata su dostupna u okretnoj i kliznoj izvedbi i dostupna u izvedbi sa ili bez praga.

Prilagodljive dimenzije: širina do 1,5 m x visina od 2,5 m (okretna izvedba).

Prilagodljive dimenzije: širina do 3,0 m x visina do 3,5 m (klizna izvedba).

Određeni modeli hladioničkih vrata namijenjeni su rad na temperaturama i do -45°C što ovisi o debljini vratnog krila, ugrađenoj brtvi i snazi elektro grijača.

Vrata su opremljena bravom od kvalitetnog kompozitnog materijala i cilindrom za zaključavanje.

S unutarnje strane vrata su opremljena ANTIPANIC mehanizmom za otvaranja vrata.

Koja hladionička vrata odabrati?

Uvijek odaberite ona hladionička vrata koja posjeduju sve potrebne ateste, a debljinu vratnog krila prilagodite temperaturnom režimu.

Odaberite hladionička vrata renomiranih proizvođača čija kvaliteta proizvoda i ugrađenih komponenti jamči dugovječnost hladioničkih vrata i dugotrajno zadovoljstvo krajnjeg korisnika.

Hladionička vrata po Vašoj mjeri!

Moguća je potpuna prilagodba zahtjevima investitora zbog različitih sustava otvaranja, temperaturnih okruženja ili materijala.

Na upit dostupne su specijalne izvedbe vrata; u inox izvedbi, automatska klizna vrata, brzopodizna vrata, vrata za prostore pod kontroliranom atmosferom….

Vrata mogu biti opremljena PVC trakastom zavjesom koja prilikom ulaza/izlaza iz komore smanjuje izmjenu zraka i štedi električnu energiji.

Također vrata mogu biti opremljena mikro prekidačem za zaustavljanje rada sustava i automatskim paljenjem svjetla.

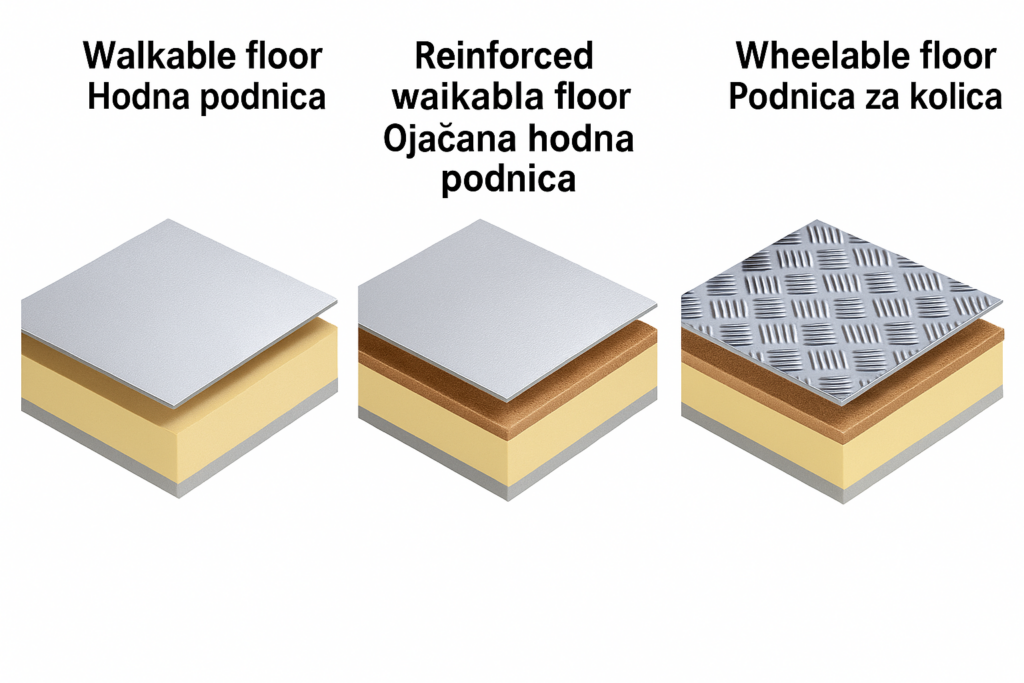

U rashladne komore se mogu ugraditi 3 različite vrste podnih panela, a svi su u protu-kliznoj izvedbi. Strukturirani su kako bi mogli podnijeli predviđena opterećenja i izdržati svakodnevno trošenje.

Standardni pod

Vanjska pocinčana metalna ploča obložena reljefnim PVC-om
Klasa protu-kliznosti: R9
Pogodan za kolica s gumenim kotačima

Ojačani inox pod

Vanjska ploča od nehrđajućeg čelika
Ploča od višeslojnog drveta, debljine 12 mm
Klasa protu-kliznosti: R11 ili R12
Pogodan za kolica s gumenim kotačima

Ojačani aluminijski pod

Vanjska ploča od orebrenog aluminija debljine 3-6 mm
Poliuretanska pjena visoke gustoće s unutarnjim ojačanjima
Ploča od višeslojnog drveta, debljine 12 mm
Ojačanja unutar podnog panela
Pogodan za ručni paletar

Vrsta podnice	Statičko opterećenje	Dinamičko opterećenje	Točkasto opterećenje
Hodna	1.500 kg	—	—
Ojačana hodna	3.000 kg	250 kg	140 kg
Za kolica	4.000 kg	1.000 kg	140 kg

Uvijek vodite računa o protukliznosti poda. Za rashladne komore propisan je potreban stupanj protukliznosti.

Obratite pozornost na statičku i dinamičku nosivost podnog panela (ojačanje poda).

Odaberite hladionički podni panel prema načinu unosa robe u rashladnu komoru!

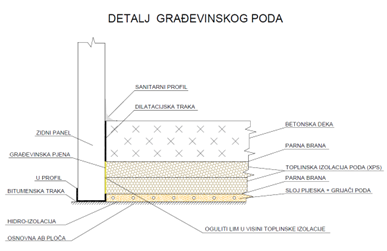

Prilikom projektiranja rashladne komore posebna se pozornost pridaje odabiru odgovarajuće izvedbe poda. Kada zbog ekonomičnosti, tehničkih zahtjeva i opterećenja nije moguće ugraditi hladionički podni panel, odabire se izvedba s građevinskim podom.

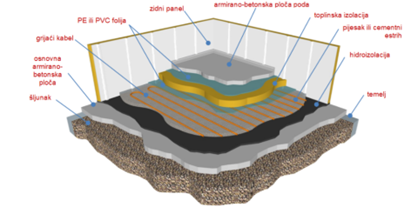

Trebamo razlikovati izvedbu građevinskog poda za plus i minus temperaturni režim. U slojevima dosta slični, međutim postoje neke znatne razlike: debljina toplinske izolacije i zaštita od smrzavanja.

Zbog dugotrajnog održavanja niske temperature zraka (ispod 0°C) u rashladnoj komori, i unatoč toplinskoj izolaciji ugrađenoj u njezinom podu, s vremenom dolazi do prodora hladnoće u tlo. Vlaga u tlu se pretvara u led i dolazi do izdizanja i pucanja poda i temelja. To su opasna i za sanaciju skupa oštećenja objekta čiji intenzitet ovisi o temperaturi zraka u rashladnoj komori, načinu izvedbe toplinske izolacije poda, vrsti tla i klimatskoj zoni.

Da ne bi neracionalno trošili materijale, a da bi sigurno spriječili razaranje objekta potrebno je stvoriti „toplinsku barijeru“ grijanjem poda i tla ispod toplinske izolacije rashladne komore.

Mogućnosti realizacije takvog grijanja su različite (tuneli s toplim zrakom, cjevovodi s toplim tekućim medijem), ali sa stanovišta investicijskih troškova, jednostavnosti ugradnje i efikasnosti reguliranja temperature najpogodnije rješenje su električni grijaći kabeli ili grijaće folije za hladnjače (GFH). Grijaće folije pojednostavnjuju i ubrzavaju ugradnju grijanja (imaju radni i rezervni grijaći kabel i ne zahtijevaju sloj pijeska) pa se sve češće upotrebljavaju.

Građevinski pod u rashladnim komorama?

Uvijek vodite računa o statičkoj i dinamičkoj nosivost poda.
Obratite pozornost na potrebu i način grijanja poda.
Posebnu pozornost obratite na izvedbu pragova hladioničkih vrata i potrebu za ugradnjom grijača u estrih ispred minus rashladnih vrata.
